AM智能型金屬管轉子流量計

發表時間：2019-11-08 02:59瀏覽量：2498

產品詳細介紹

概述

　　AM系列智能型金屬管浮子流量計可測量液體、氣體和水蒸汽，具有堅固，安全，耐用等特點。其耐高壓，高

溫等性能尤其適用于測量腐蝕性強，混濁，以及骯臟的液體。
　　本產品廣泛應用于化工，石油，制藥，食品和飲料等行業。
　　測量管材質可多種選擇，經檢驗可適用于多鐘惡劣工作環境。
　　指示器內附插入式模塊，可在任何時候不中斷測量隨時升級更換，共有以下幾種功能：
　　● 指針顯示
　　● 指針顯示和下限報警
　　● 指針顯示和上限報警
　　● 指針顯示和上、下限報警
　　● 指針顯示，4—20mA信號輸出
　　● 指針和數字顯示，4—20mA信號輸出，數字能顯示瞬時和累積流量，儀表參數現場可調。

測量原理

　　當測量介質處于某一流量時，磁性浮子在測量管中對應一個浮子位置，這個浮子位置通過指示器中的磁耦合

系統傳給指針，在刻度盤上即可讀出相應的流量值。

特點

（1）測量管部分
▲ 堅固的全金屬結構
▲ 可選擇多鐘材質：1Cr18Ni9Ti，0Cr18Ni12Mo2Ti，316，316L，PTFE襯里，Hc，Ti等
▲ 保溫夾套型設計
▲ 高溫型設計
▲ 帶氣阻尼裝置
▲ 低壓力損失
▲ 適合惡性環境，腐蝕性介質
▲ 具有良好的抗震性，抗熱性
（2）指示器部分
▲ 雙刻度指示
▲ 數字指示（瞬時/累積流量）
▲ 帶微電子數字處理器的轉換器，可以實現自檢功能
▲ 表盤帶數據輸入鍵，可現場更改數據
▲ 帶4—20mA輸出，HART通訊協議，計算機接口，現場總線方式
▲ 帶上，下限報警
▲ 防護等級高IP67
▲ 防爆設計（本安和隔爆）

技術參數

儀表型號	AM
流量范圍	水 2.5 1/h～200 m³/h 空氣 0.07～4500m3/h(20℃, 1.013bar)
量程比	10：1
精度	標準精度：1.5% 高精度：1.0% 標準精度（PTFE型）：2.5% 高精度（PTFE型）：1.5%
連接方式	法蘭連接標 準：DIN2501(DN15－DN200) 特殊：DIN2512(DN15－DN200) ANSI(1/2＂－8＂) 國標，日標等根據用戶需要螺紋連接 DIN11851(SC40－SC80[1－1/2＂－3＂]) 根據用戶需要
夾套連接方式	內螺紋1/2＂NPT 法蘭連接 DN15 PN40 DIN2501 根據用戶需要
最大壓力	250bar
溫度范圍	介質溫度－40～200℃(標準型) －20～125℃(PTFE型) －40～400℃(高溫型) 環境溫度－40～100℃
材　　質	1Cr18Ni9Ti 0Cr18Ni12Mo2Ti(316Ti，1.4571) 316(0Cr17Ni12Mo2) 304(0Cr19Ni9) 316L(00Cr17Ni14Mo2) 304L(00Cr19Ni11) PTFE襯里 Hastelloy C Ti 根據用戶需要
防護等級	IP67
供電電源	12－28V DC (2線制) 電池供電
防爆等級	本安防爆：Exia II CT4－6 隔爆：Exd II CT4-6

流量表

安裝高度250mm
口徑	流量范圍（最大值）			浮子號	壓力損失（KPa）
	水 1/h 1kg/dm³，1mPas		空氣 m³/h at 20℃，1013mbar		水 1/h 1kg/dm³，1mPas		空氣 m³/h at 20℃，1013mbar
	M1	M2			M1	M2
DN15 (1/2＂)	25		0.7	15－250－K 10	6.5		7.1
	40	25	1.1	15－250－K 20	6.5	5.5	7.2
	63	40	1.8	15－250－K 30	6.6	5.5	7.3
	100	63	2.8	15－250－K 40	6.6	5.6	7.5
	160	100	4.8	15－250－K 50	6.8	5.6	8.0
	250	160	7.0	15－250－K 60	7.2	5.6	10.8
	400	250	10.0	15－250－K 70	8.6	6.	10.0
	630	400	16.0	15－250－K 80	11.1	7.3	14.0
DN25 (1＂)	1000	630	30	25－250－K 10	7.0	5.9	7.7
	1600	1000	45	25－250－K 20	8.0	6.0	8.8
	2500	1600	70	25－250－K 30	10.8	6.8	12.0
	4000	2500	110	25－250－K 40	15.8	9.2	19.0
	6300	4000	180	25－250－K 50	20.0	10.0	2.0
	10000	6300	250	25－250－K 60	24.2	14.0	29.5
DN50 (2＂)	6300	4000	180	50－250－K 10	8.1	6.8	8.6
	10000	6300	250	50－250－K 20	11.0	9.4	10.4
	16000	10000	400	50－250－K 30	17.0	14.5	15.5
	25000	16000	1000	50－250－K 40	28.0	18.5	22.0
DN80 (3＂)	25000	16000	100	80－250－K 10	8.1	6.9	8.0
	40000	25000	1200	80－250－K 20	9.5	9.0	14.0
	63000	40000	1800	80－250－K 20	10.0	7.9	25.0
DN100 (4＂)	63000	40000	2000	100－250－K 10	10.0	8.5	38.0
DN100 (4＂)	100000	63000	2500	100－250－K 20	16.2	12.8	40.5
DN150 (6＂)	100000	80000	4000	150－250－K 10	19.0	16.0	42.0
DN150 (6＂)	160000	100000	4500	150－250－K 20	22.0	17.3	44.0
DN200 (8＂)	160000			200－250－K 10	25.0	20.0	56.0
DN200 (8＂)	200000			200－250－K 20	28.5	24.0	62.0

注：M1－浮子材質為1Cr18Ni9Ti，0Cr18Ni12Mo2Ti，316，316L，Hc等
　 M2－浮子材質為PTFE，Ti等

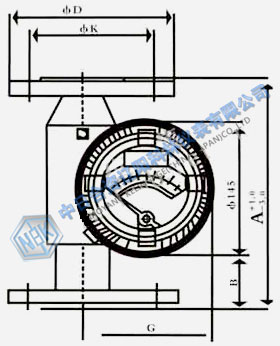

9.1標準型（DIN2501，ANSI RF）

口徑	壓力等級	標準型單位：mm
	PN	Size	φD	φK	φL	N	A	B	C	G
DN15 (1/2＂)	40 63	DN15 DN15	95.0 105.0	65.0 75.0	14.0 14.0	4 4	250 250	80 80	87 87	118 118
DN15 (1/2＂)	CL150 CL300	1/2＂ 1/2＂	89.0 95.2	60.3 66.7	15.9 15.9	4 4	250 250	80 80	87 87	118 118
DN25 (1＂)	40 63	DN25 DN25	115.0 140.0	85.0 100.0	14.0 18.0	4 4	250 250	80 80	87 87	118 118
DN25 (1＂)	CL150 CL300	1＂ 1＂	107.9 123.81	79.4 88.9	15.9 19.0	4 4	250 250	80 80	87 87	118 118
DN50 (2＂)	40 63	DN50 DN50	165.0 180.0	125.0 135.0	18.0 22.0	4 4	250 250	80 80	102 102	130 130
DN50 (2＂)	CL150 CL300	2＂ 2＂	152.4 165.1	120.6 127.0	19.0 19.0	4 8	250 250	80 80	102 102	130 130
DN80 (3＂)	40 63	DN80 DN80	200.0 215.0	160.0 170.0	18.0 22.0	8 8	250 250	80 80	132 132	144 144
DN80 (3＂)	CL150 CL300	3＂ 3＂	190.5 209.5	152.4 168.3	19.0 22.2	4 8	250 250	80 80	132 132	144 144
DN100 (4＂)	16 40 63	DN100 DN100 DN100	220.0 235.0 250.0	180.0 190.0 200.0	18.0 22.0 26.0	8 8 8	250 250 250	80 80 80	147 147 147	158 158 158
DN100 (4＂)	CL150 CL300	4＂ 4＂	228.6 254.0	190.5 200.0	19.0 22.2	8 8	250 250	80 80	147 147	158 158
DN150 (6＂)	16 40	DN150 DN150	285.0 300.0	240.0 250.0	22.0 26.0	8 8	250 250	80 80	172 172	183 183
DN150 (6＂)	CL150 CL300	6＂ 6＂	279.4 317.5	241.3 269.7	22.4 22.3	8 12	250 250	80 80	172 172	183 183
DN200 (8＂)	16 40	DN200 DN200	340.0 375.0	295.0 320.0	22.0 30.0	12 12	250 250	80 80	197 197	208 208
DN200 (8＂)	CL150 CL300	8＂ 8＂	342.9 381.0	298.5 330.2	22.4 25.4	8 12	250 250	80 80	197 197	208 208

9.2夾套型（DIN2501，ANSI RF）

口徑	壓力等級	夾套型單位：mm
	PN	Size	φD	φK	φL	N	A	B	C	G	F
DN15 (1/2＂)	40 63	DN15 DN15	95.0 105.0	65.0 75.0	14.0 14.0	4 4	250 250	80 80	87 87	118 118	100 100
DN15 (1/2＂)	CL150 CL300	1/2＂ 1/2＂	89.0 95.2	60.3 66.7	15.9 15.9	4 4	250 250	80 80	87 87	118 118	100 100
DN25 (1＂)	40 63	DN25 DN25	115.0 140.0	85.0 100.0	14.0 18.0	4 4	250 250	80 80	87 87	118 118	110 110
DN25 (1＂)	CL150 CL300	1＂ 1＂	107.9 123.81	79.4 88.9	15.9 19.0	4 4	250 250	80 80	87 87	118 118	110 110
DN50 (2＂)	40 63	DN50 DN50	165.0 180.0	125.0 135.0	18.0 22.0	4 4	250 250	80 80	102 102	130 130	120 120
DN50 (2＂)	CL150 CL300	2＂ 2＂	152.4 165.1	120.6 127.0	19.0 19.0	4 8	250 250	80 80	102 102	130 130	120 120
DN80 (3＂)	40 63	DN80 DN80	200.0 215.0	160.0 170.0	18.0 22.0	8 8	250 250	80 80	132 132	144 144	140 140
DN80 (3＂)	CL150 CL300	3＂ 3＂	190.5 209.5	152.4 168.3	19.0 22.2	4 8	250 250	80 80	132 132	144 144	140 140
DN100 (4＂)	16 40 63	DN100 DN100 DN100	220.0 235.0 250.0	180.0 190.0 200.0	18.0 22.0 26.0	8 8 8	250 250 250	80 80 80	147 147 147	158 158 158	150 150 150
DN100 (4＂)	CL150 CL300	4＂ 4＂	228.6 254.0	190.5 200.0	19.0 22.2	8 8	250 250	80 80	147 147	158 158	150 150
DN150 (6＂)	16 40	DN150 DN150	285.0 300.0	240.0 250.0	22.0 26.0	8 8	250 250	80 80	172 172	183 183	175 175
DN150 (6＂)	CL150 CL300	6＂ 6＂	279.4 317.5	241.3 269.7	22.4 22.3	8 12	250 250	80 80	172 172	183 183	175 175
DN200 (8＂)	16 40	DN200 DN200	340.0 375.0	295.0 320.0	22.0 30.0	12 12	250 250	80 80	197 197	208 208	200 200
DN200 (8＂)	CL150 CL300	8＂ 8＂	342.9 381.0	298.5 330.2	22.4 25.4	8 12	250 250	80 80	197 197	208 208	200 200
